Conheça o MEI-TCI
Saber quanto um edifício consome é diferente de saber onde, quando e como esse consumo acontece.
Em prédios comerciais, shopping centers, instalações industriais e outros empreendimentos com diferentes áreas, usuários ou sistemas técnicos, acompanhar apenas a conta geral de energia pode não fornecer informações suficientes para identificar como os recursos estão sendo utilizados.
Para uma gestão mais detalhada, é necessário medir os consumos de forma individualizada.
É nesse contexto que entra o MEI-TCI, Medidor Eletrônico de Energia e Insumos com transformadores de corrente incorporados da Mercato.
O equipamento foi desenvolvido para monitorar e quantificar consumo de energia elétrica e, dependendo da versão e da configuração da aplicação, também pode trabalhar com dados relacionados a água, gás, temperatura, BTU Meter e outros sinais utilizados na infraestrutura predial. Quando integrado ao software Omnirate View, essas informações podem ser organizadas para monitoramento, histórico, rateio e tarifação dos consumos.
Na prática, o MEI-TCI conecta três etapas importantes da gestão energética:
medir → comunicar → gerenciar.
O equipamento realiza a medição e coleta de informações, disponibiliza esses dados para outros sistemas e permite que eles sejam utilizados para acompanhamento operacional e controle de custos.
O que é o MEI-TCI?

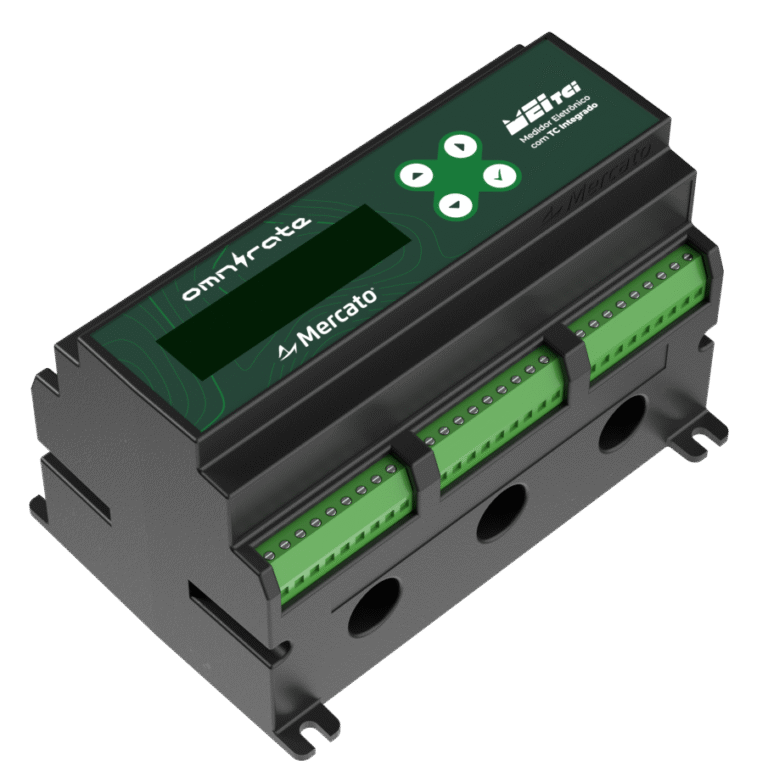

O MEI-TCI é um medidor eletrônico de energia e insumos desenvolvido pela Mercato, equipado com transformadores de corrente incorporados.
A sigla TCI está relacionada justamente a essa característica: os transformadores de corrente já fazem parte do equipamento, permitindo realizar medições diretas de corrente de até 130 amperes sem a necessidade de instalar TCs externos para essa faixa de aplicação.
O MEI-TCI pode realizar medições elétricas e, conforme o modelo utilizado, receber outras informações por meio de entradas digitais, entradas para sensores de temperatura e entrada analógica.
sso transforma o equipamento em algo mais abrangente do que um medidor elétrico convencional.
Dependendo da aplicação, um único dispositivo pode participar do acompanhamento de diferentes variáveis relacionadas à utilização do empreendimento.
Para que serve o MEI-TCI?
A aplicação mais direta é a medição individualizada de consumo. Imagine um shopping center, por exemplo.
A instalação possui uma entrada geral de energia, mas dentro do empreendimento existem dezenas ou centenas de lojas.
Saber que o shopping consumiu determinada quantidade de energia durante o mês não informa quanto corresponde a cada unidade.
Com uma infraestrutura de submedição, o consumo pode ser distribuído em pontos específicos do empreendimento.
O mesmo princípio pode ser utilizado em:
- prédios corporativos;
- shopping centers;
- centros comerciais;
- instalações industriais;
- edifícios com múltiplos usuários;
- sistemas de climatização;
- operações que necessitam de rateio de custos.
Qual é a diferença entre medição, monitoramento, rateio e tarifação?
Esses conceitos estão relacionados, mas não significam exatamente a mesma coisa.
Medição é a obtenção do valor de determinada grandeza, como energia elétrica consumida.
Monitoramento é o acompanhamento dessas informações ao longo do tempo.
Rateio é a distribuição de determinado custo ou consumo entre diferentes usuários, áreas ou unidades.
Tarifação envolve aplicar regras de cobrança aos consumos medidos.
Essa distinção é importante porque o MEI-TCI realiza a medição e disponibiliza os dados, enquanto o Omnirate View complementa a arquitetura oferecendo recursos para organização, histórico, rateio, tarifação e visualização das informações.
Portanto, equipamento e software possuem funções diferentes, mas podem trabalhar de maneira integrada.
Como o MEI-TCI mede energia elétrica?
O MEI-TCI possui transformadores de corrente integrados que permitem a medição direta de correntes de até 130 A. O equipamento também possui entradas destinadas às fases elétricas e ao neutro, permitindo acompanhar parâmetros de sistemas trifásicos.
Segundo o manual técnico da Mercato, o equipamento realiza medições relacionadas a:
- energia ativa;
- energia reativa;
- tensão;
- corrente por fase.
O princípio é importante para a gestão energética porque transforma o fluxo elétrico em dados que podem ser armazenados, analisados e relacionados a áreas específicas do empreendimento.
O que significa ter transformadores de corrente incorporados?
Transformadores de corrente, ou TCs, são utilizados para permitir que equipamentos de medição acompanhem a corrente elétrica de um circuito.
No MEI-TCI, esses componentes estão incorporados ao próprio produto.

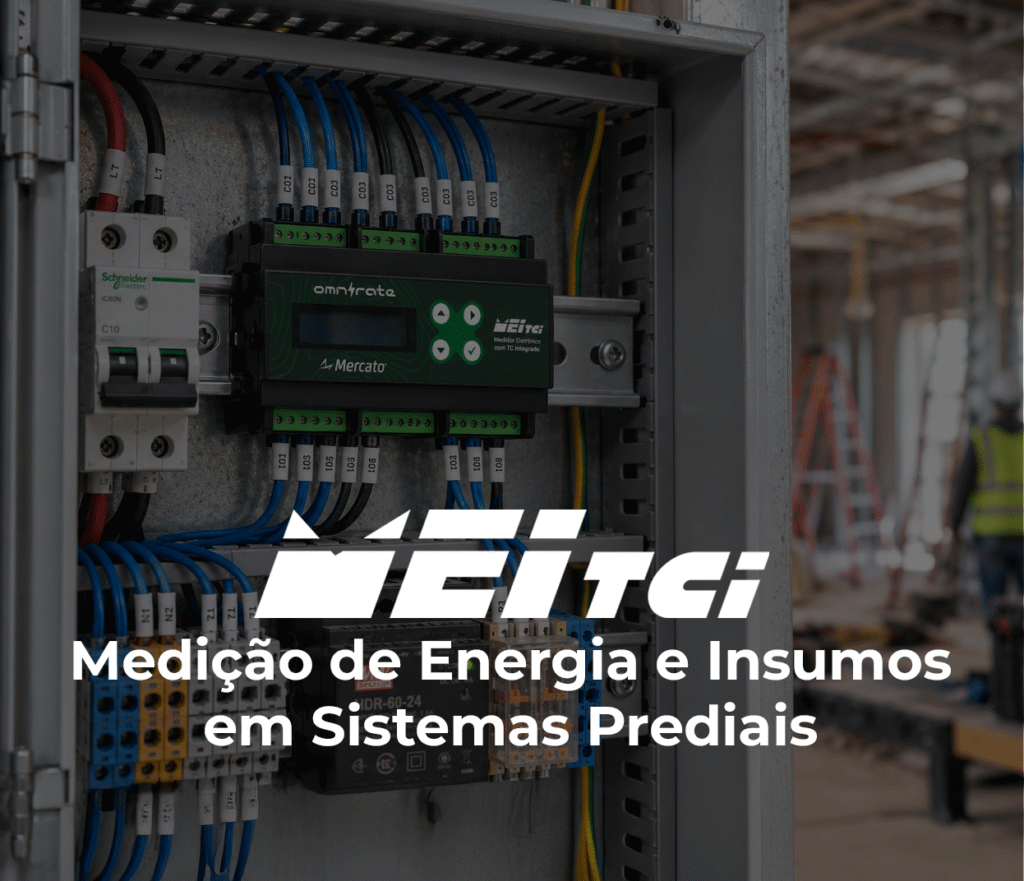

Durante a instalação, os condutores passam pelas aberturas destinadas aos TCs do equipamento, permitindo a medição das correntes.
A principal diferença em relação a medidores que utilizam transformadores externos está na arquitetura da instalação.
No MEI-TCI, o conjunto de medição para aplicações de até 130 A já incorpora os TCs necessários.
Isso pode simplificar a composição do painel e reduzir a quantidade de componentes externos necessários para determinadas aplicações.
O MEI-TCI mede somente energia elétrica?
Não necessariamente. Essa é uma das características mais relevantes da linha.
Dependendo da versão utilizada, o MEI-TCI pode receber informações relacionadas a outros insumos e variáveis.
O equipamento possui cinco entradas que podem ser configuradas para sinais digitais ou sensores NTC. No modo digital, essas entradas podem trabalhar com contatos ou pulsos, permitindo, por exemplo, totalizar informações provenientes de outros medidores.
Esse tipo de arquitetura pode ser utilizado para receber pulsos provenientes de equipamentos relacionados ao consumo de:
água;
gás;
outros insumos que disponibilizem saída compatível.
O equipamento também possui uma entrada analógica configurável para sinais 0–10 V, 0–20 mA ou 4–20 mA, que pode ser utilizada para acompanhamento de vazão ou outras variáveis compatíveis.
Isso amplia as possibilidades de utilização do medidor dentro de uma infraestrutura predial.
O que é um BTU Meter e como ele se relaciona ao MEI-TCI?
BTU Meter é um sistema de medição utilizado para quantificar energia térmica em sistemas de climatização.
Em instalações com água gelada, por exemplo, é possível utilizar informações como vazão e diferença de temperatura para determinar a energia térmica utilizada por determinada área ou consumidor.
Essa informação pode ser relevante em empreendimentos onde diferentes usuários compartilham uma mesma central de climatização.
Em vez de dividir o custo do ar-condicionado apenas por área física ou por um valor fixo, uma infraestrutura de medição pode permitir um rateio relacionado ao consumo efetivamente registrado.
A documentação do MEI-TCI prevê, dependendo da versão, recursos destinados à medição de consumo de ar-condicionado e BTU.

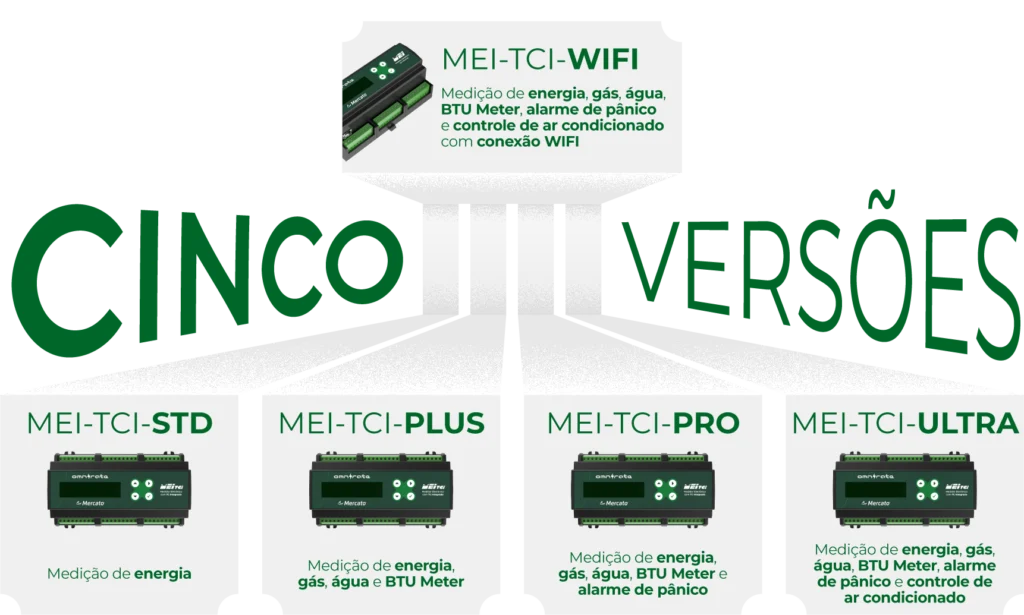

Quais são as versões do MEI-TCI?
Esse é um ponto importante para especificação porque as funções variam conforme o modelo. A documentação técnica da Mercato divide a linha tradicional em cinco versões
Quais conexões e entradas estão disponíveis no MEI-TCI?
Na configuração mais completa descrita pela documentação técnica, o MEI-TCI possui uma arquitetura de entradas e saídas que permite interagir com outros dispositivos do sistema.
Entre os recursos estão:
Alimentação de 90 a 240 VCA
Faixa de alimentação utilizada pelo próprio equipamento.
Medição das três fases e neutro
Entradas destinadas ao acompanhamento das variáveis elétricas.
Transformadores de corrente incorporados
Permitem medição direta até 130 A.
Cinco entradas configuráveis
Podem trabalhar como entradas digitais, entradas de pulso ou medição através de sensores NTC, conforme a configuração e versão.
Uma entrada analógica
Configurável para sinais 0–10 V, 0–20 mA ou 4–20 mA.
Quatro saídas digitais
Podem ser utilizadas para acionamento de cargas e funções de programação horária nas versões que disponibilizam o recurso.
Uma saída analógica de 0–10 V
Disponível para aplicações de controle compatíveis.
Essa combinação ajuda a explicar por que o MEI-TCI é classificado como um medidor de energia e insumos, e não exclusivamente como um analisador de energia.
Como é feita a configuração do MEI-TCI?
O equipamento possui interface Ethernet e pode ser configurado utilizando um navegador web.
Segundo o manual da Mercato, a configuração completa é realizada por meio da interface Ethernet, acessando o endereço IP do dispositivo em um navegador comum.
Esse tipo de arquitetura reduz a dependência de ferramentas proprietárias dedicadas exclusivamente à configuração básica do equipamento.
Por meio da interface podem ser definidos diferentes parâmetros relacionados à aplicação, respeitando os recursos disponíveis em cada versão.
Como o MEI-TCI se comunica com um BMS?
Um dos pontos mais importantes do MEI-TCI para projetos de automação é a capacidade de integração.
As versões possuem interfaces Ethernet e RS-485, permitindo comunicação com sistemas de automação e BMS. A linha contempla comunicação por Modbus ou BACnet, dependendo da configuração do produto, incluindo opções como Modbus RTU, TCP e UDP, além de BACnet MS/TP, IP e Ethernet.
Isso significa que os dados não precisam permanecer restritos ao equipamento.
Eles podem fazer parte de uma arquitetura maior de automação.
De maneira simplificada:
MEI-TCI mede
↓
Rede de automação transporta os dados
↓
BMS centraliza as informações
↓
Operação monitora e analisa
Essa integração é particularmente relevante em projetos que já possuem um sistema supervisório.
O que são Modbus e BACnet?
Modbus e BACnet são protocolos de comunicação amplamente utilizados em automação.
O Modbus é empregado na troca de informações entre diversos tipos de equipamentos industriais e prediais.
Já o BACnet foi desenvolvido especificamente para aplicações de automação e controle de edifícios.
O suporte a protocolos desse tipo permite que um medidor faça parte de uma infraestrutura que inclui:
- controladores;
- softwares BMS;
- sistemas de climatização;
- medidores;
- gateways;
- equipamentos de campo.
Como o MEI-TCI pode ser utilizado com um sistema BMS?
Quando integrado ao BMS, os dados medidos podem ser utilizados em telas de supervisão, históricos, tendências, indicadores ou estratégias de gerenciamento, conforme a arquitetura implementada.
Um gestor pode, por exemplo, acompanhar:
consumo atual;
consumo acumulado;
comportamento ao longo do tempo;
variáveis elétricas;
informações provenientes de outros insumos;
estados associados às entradas do equipamento.
O BMS transforma esses dados em uma visão integrada da operação. Isso permite relacionar o consumo aos outros sistemas do empreendimento.
O que é o Omnirate View?
O Omnirate View é o software da linha Omnirate destinado ao gerenciamento das informações de medição.
Segundo a Mercato, o software organiza os dados conforme a distribuição lógica dos equipamentos e mantém registros e históricos das medições.
Além da visualização, a plataforma permite trabalhar com regras de:
- rateio;
- tarifação;
- individualização dos consumos;
- monitoramento on-line;
- apresentação de dados de consumo.
Qual é a diferença entre Omnirate View e BMS?
Embora possam trabalhar com os mesmos equipamentos, as finalidades não são exatamente iguais.
Um BMS — Building Management System possui uma função abrangente de supervisão e gerenciamento dos sistemas técnicos de um edifício.
O Omnirate View possui uma aplicação mais direcionada à medição, organização, rateio e tarifação de consumos.
Em uma instalação, portanto, as duas tecnologias podem cumprir funções complementares.
O MEI-TCI pode disponibilizar informações para o Omnirate View e também participar da arquitetura de automação predial por meio de Modbus ou BACnet.
Como funciona o rateio de energia em edifícios?
Imagine um empreendimento com dez unidades independentes alimentadas por uma mesma infraestrutura elétrica.
A concessionária pode fornecer uma medição geral para o empreendimento. Internamente, porém, a gestão precisa determinar quanto cada unidade consumiu.
Medidores individuais registram o consumo de cada ponto. Essas informações são coletadas e organizadas pelo sistema de gerenciamento. Com isso, é possível aplicar as regras de rateio estabelecidas para o empreendimento.
O mesmo princípio pode ser estendido a outros insumos quando existe instrumentação compatível. Essa estrutura cria maior rastreabilidade entre consumo, usuário e custo.
Por que individualizar o consumo?
Quando existe apenas uma medição geral, aumentos de consumo podem ser difíceis de investigar.
Considere um prédio que apresenta crescimento de 15% no consumo total em determinado período.
A conta geral mostra que houve aumento.
Ela não necessariamente explica onde ele aconteceu.
Com medição individualizada, a análise pode chegar a diferentes áreas ou sistemas.
Isso ajuda a responder perguntas como:
Qual área apresentou aumento de consumo?
Em que período ocorreu?
Esse comportamento é recorrente?
O consumo está relacionado à ocupação?
Existe algum equipamento operando fora do padrão?
A submedição transforma a conta de energia em uma fonte mais granular de informação.
O MEI-TCI reduz o consumo de energia?
O medidor, isoladamente, não reduz o consumo.
Essa distinção é importante.
Sua função é fornecer dados.
O ganho operacional surge quando essas informações são utilizadas para identificar comportamentos, estabelecer indicadores, comparar períodos e tomar decisões sobre a operação.
O princípio pode ser resumido desta forma:
sem medição, existe pouca visibilidade;
com medição, é possível identificar;
com análise, é possível decidir;
com controle, é possível atuar.
Por isso, medição energética deve ser entendida como parte de uma estratégia mais ampla de eficiência e gestão.
Como a medição pode ajudar a identificar desperdícios?
Imagine um sistema de climatização cujo consumo permanece elevado durante períodos em que o edifício está praticamente vazio.
Sem medição individualizada, esse comportamento pode ficar diluído na conta total.
Quando o consumo do sistema é acompanhado separadamente, fica mais fácil identificar diferenças entre:
horário ocupado e desocupado;
dias úteis e finais de semana;
períodos anteriores e atuais;
áreas semelhantes do empreendimento.
O medidor não identifica automaticamente todas as causas de desperdício, mas fornece a base quantitativa necessária para investigá-las.
O que são indicadores energéticos?
Indicadores energéticos transformam medições brutas em informações comparáveis.
Um empreendimento pode acompanhar, por exemplo:
- consumo por área;
- consumo por unidade;
- consumo por período;
- demanda;
- consumo de determinado sistema;
- histórico mensal;
- comparação entre diferentes áreas.
Esses indicadores ajudam a deslocar a gestão de uma análise puramente financeira da conta de energia para uma análise operacional do consumo.
A pergunta deixa de ser apenas:
“Quanto pagamos?”
E passa a incluir:
“Onde consumimos?”
“Quando consumimos?”
“Quem consumiu?”
“Esse comportamento está dentro do esperado?”
Onde o MEI-TCI pode ser utilizado?
A arquitetura do equipamento permite sua utilização em diferentes tipos de empreendimentos que necessitam de medição individualizada e integração.
Entre as aplicações mais comuns estão:
Shopping centers
Prédios comerciais
Conjuntos, pavimentos, locatários ou sistemas técnicos podem ser monitorados separadamente.
Instalações industriais
Setores e cargas podem ser acompanhados individualmente para melhorar a visibilidade sobre o consumo.
Sistemas de climatização
Dependendo da arquitetura, informações elétricas e térmicas podem contribuir para acompanhar o consumo associado ao HVAC.
Empreendimentos com múltiplos usuários
Perguntas frequentes sobre o MEI-TCI?
O que é o MEI-TCI?
O MEI-TCI é o Medidor Eletrônico de Energia e Insumos com transformadores de corrente incorporados da Mercato. Ele foi desenvolvido para medição e monitoramento de consumos em aplicações prediais.
Até qual corrente o MEI-TCI realiza medição direta?
Os transformadores de corrente incorporados permitem medições diretas de até 130 A.
O MEI-TCI mede água e gás?
Dependendo da versão e da configuração, entradas de pulso podem ser utilizadas para totalização de consumos como água e gás. A linha possui versões com diferentes conjuntos de funcionalidades.
O MEI-TCI mede consumo de ar-condicionado?
Algumas versões possuem recursos relacionados à medição de BTU e consumo de climatização. A disponibilidade deve ser verificada conforme o modelo especificado.
Quais versões do MEI-TCI existem?

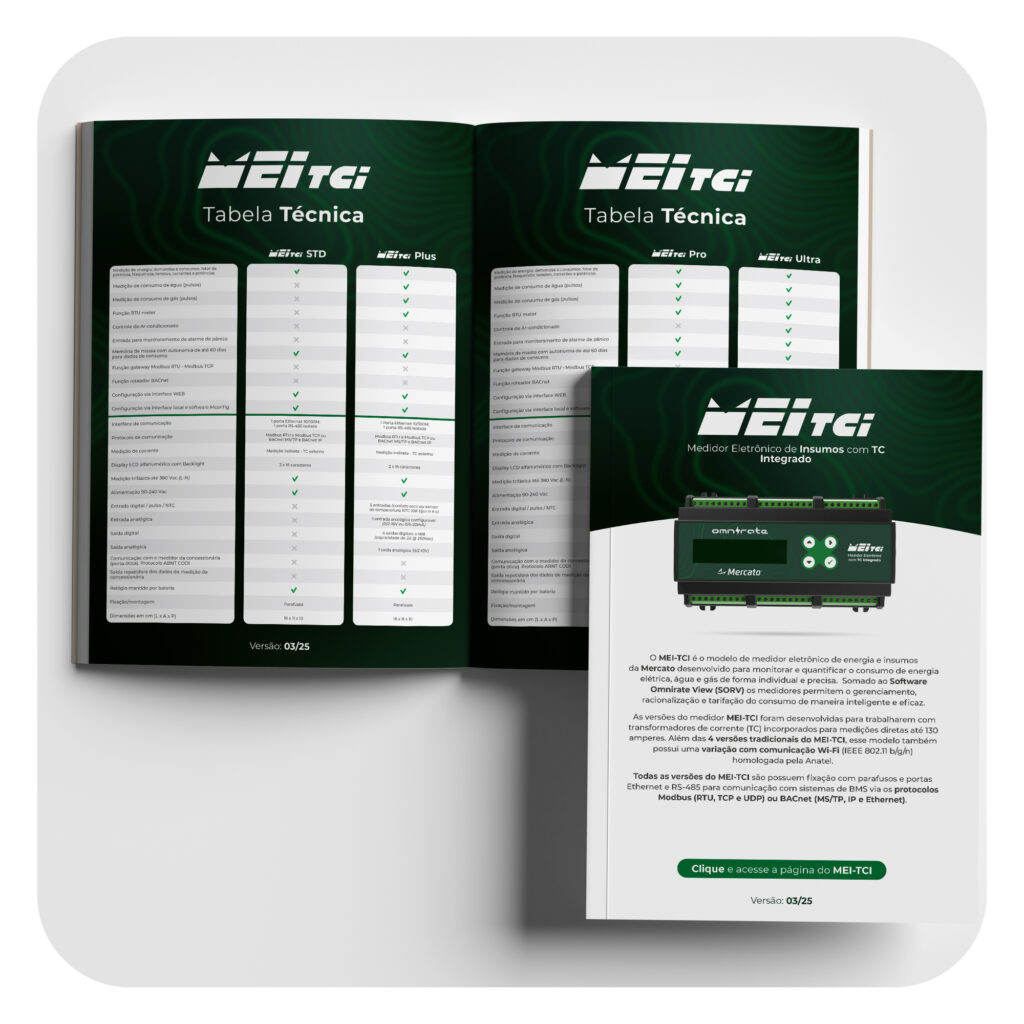

A documentação técnica apresenta as versões STD, PLUS, PRO e ULTRA. A Mercato também disponibiliza uma variação com comunicação Wi-Fi homologada pela Anatel.
O MEI-TCI possui transformadores de corrente externos?
A principal característica do modelo TCI é justamente possuir transformadores de corrente incorporados para medição direta até 130 A.
Como o MEI-TCI é configurado?
A configuração pode ser realizada pela interface Ethernet utilizando um navegador web comum.
O MEI-TCI pode ser integrado a um BMS?
Sim. A linha possui interfaces Ethernet e RS-485 e versões para comunicação com sistemas de BMS por protocolos como Modbus e BACnet.
Quais protocolos de comunicação são utilizados?
A linha contempla Modbus RTU, TCP e UDP e BACnet MS/TP, IP e Ethernet, dependendo da versão/configuração do equipamento.
O que é o Omnirate View?
É o software de gerenciamento da linha Omnirate utilizado para organizar dados de medição, manter históricos e executar funções relacionadas a monitoramento, rateio e tarifação.
O MEI-TCI economiza energia?
O equipamento realiza medição e fornece dados para análise. A redução de consumo depende de como essas informações são utilizadas em estratégias de gestão, operação e controle.
Onde o MEI-TCI pode ser aplicado?
Entre as aplicações estão prédios comerciais, shopping centers, instalações industriais e empreendimentos que necessitam de medição individualizada, acompanhamento de consumo ou rateio de insumos.
