Um sistema de automação pode possuir controladores, sensores, válvulas, atuadores e diferentes estratégias de controle funcionando corretamente, mas ainda precisa de uma forma simples para que o usuário visualize o que está acontecendo.
Qual é a temperatura atual?
O sistema está ligado?
Está aquecendo ou resfriando?
Qual é o setpoint configurado?
É necessário alterar a velocidade do ventilador?
Existe uma programação horária ativa?
Essas informações fazem parte da rotina de operação de muitos sistemas HVAC.

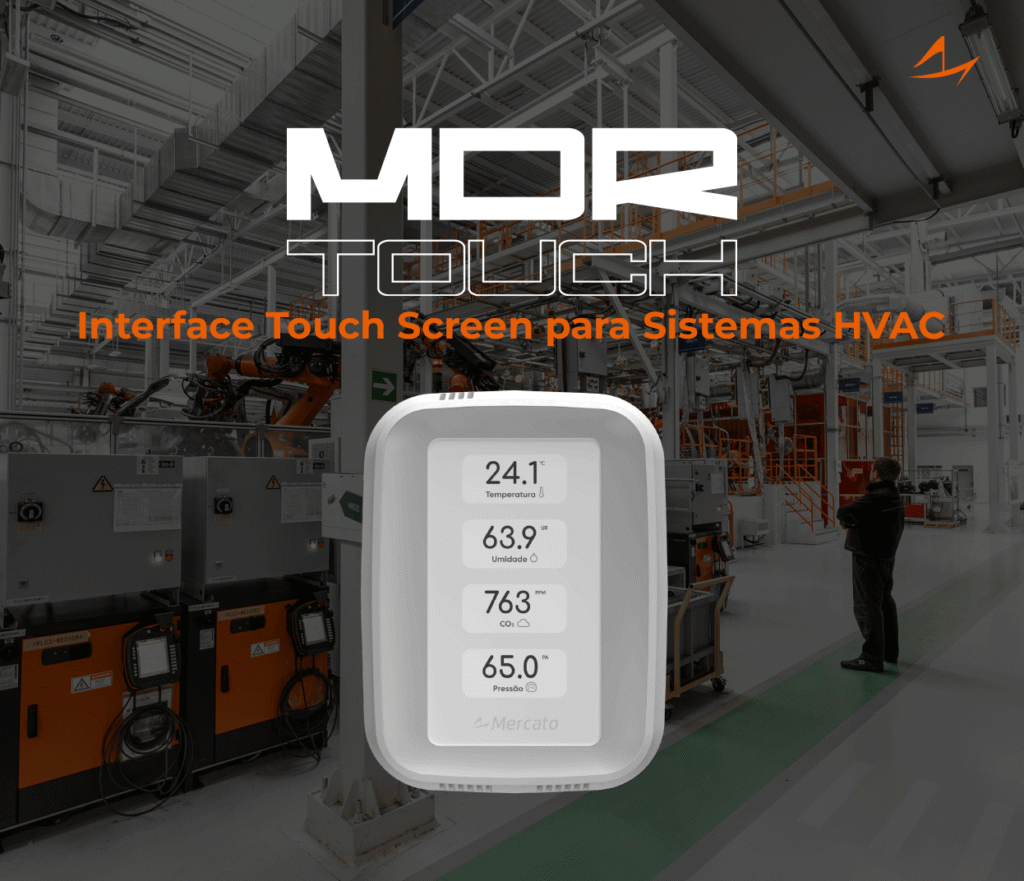

O MDR-Touch é uma interface remota touch screen desenvolvida pela Mercato para operação e monitoramento de controladores de automação predial, especialmente das linhas Climate e Climate PRO. Sua função é aproximar as informações do sistema de quem precisa interagir com ele no ambiente.
Com uma tela touch screen de 4,3 polegadas, sensores ambientais incorporados e recursos de comunicação, o equipamento permite reunir em uma única interface funções como visualização de variáveis, alteração de setpoints, programação horária e seleção dos modos de operação. Mercato Automação
Na prática, o MDR-Touch cria uma camada entre:
controlador → sistema HVAC → usuário.
O controlador continua executando a estratégia de automação, enquanto a interface oferece uma maneira mais visual e acessível de acompanhar e ajustar parâmetros da operação.
O que é o MDR-Touch?
O MDR-Touch é um display remoto touch screen da Mercato, desenvolvido para operação e monitoramento de sistemas HVAC.
Ele pode trabalhar com controladores dedicados da linha Climate e com controladores programáveis da linha Climate PRO. A documentação também prevê fontes de dados baseadas em protocolos de comunicação, ampliando as possibilidades de integração com controladores HVAC compatíveis.
Entre seus principais recursos estão:
- tela touch screen de 4,3″;
- visualização de até 12 variáveis;
- quatro variáveis exibidas simultaneamente;
- alteração de setpoints;
- programação horária;
- ajuste da velocidade do ventilador;
- seleção dos modos de climatização;
- sensores integrados de temperatura e umidade;
- opção com sensor de CO₂;
- duas entradas universais;
- comunicação RS-485;
- compatibilidade com BACnet e Modbus.
Esses recursos permitem utilizar o equipamento tanto como interface operacional quanto como ponto local de medição ambiental.
Qual é a função de uma interface remota em automação HVAC?
O controlador normalmente fica instalado dentro de um painel elétrico, próximo à máquina ou em uma área técnica.
Essa posição é adequada para o equipamento, mas não necessariamente para o usuário.
Imagine um fan coil instalado acima de um forro ou um controlador localizado dentro de um quadro técnico.
Para alterar um setpoint ou verificar determinada condição, não seria prático acessar fisicamente o painel todas as vezes.
Uma interface remota resolve esse problema.
Ela pode ser instalada em uma posição mais adequada para a operação, permitindo que informações do controlador sejam disponibilizadas diretamente no ambiente.
Isso separa duas funções:
Controlador: executa a lógica e comanda o sistema.
MDR-Touch: apresenta informações e permite interação com determinados parâmetros.
Essa diferença é fundamental para compreender a arquitetura.
O MDR-Touch não deve ser tratado simplesmente como o equipamento que executa toda a estratégia de controle. Sua finalidade principal é funcionar como interface entre o usuário e o controlador HVAC. O próprio manual técnico define o produto como uma interface criada para controladores HVAC.
O que pode ser visualizado no MDR-Touch?
O MDR-Touch pode apresentar até 12 variáveis, sendo quatro delas exibidas simultaneamente na tela. Merca
As variáveis efetivamente utilizadas dependem do controlador e da aplicação configurada.
Em um sistema HVAC, poderiam existir informações como:
- temperatura ambiente;
- temperatura de insuflamento;
- temperatura de retorno;
- umidade;
- concentração de CO₂;
- velocidade do ventilador;
- condição de funcionamento;
- estado de determinado estágio;
- outros valores utilizados pela lógica de controle.
Isso permite selecionar as informações realmente relevantes para o operador.
Uma instalação simples não precisa necessariamente mostrar todas as possibilidades disponíveis.
A interface pode ser organizada conforme a aplicação.
Por que visualizar quatro variáveis simultaneamente pode ser útil?
A principal vantagem não está simplesmente na quantidade de números exibidos.
Está na possibilidade de analisar informações relacionadas ao mesmo tempo.
Considere um sistema de climatização no qual o usuário consegue visualizar:
temperatura ambiente;
setpoint;
umidade;
estado de operação.
O contexto se torna mais claro do que se cada informação precisasse ser consultada individualmente.
O usuário consegue perceber rapidamente não apenas a temperatura atual, mas também qual é o valor desejado e em que condição o sistema está operando.
Esse tipo de visualização ajuda a transformar dados técnicos em informação operacional.
O MDR-Touch permite alterar setpoints?
Sim.
Além da visualização de variáveis, a documentação permite trabalhar com até 12 setpoints, dependendo da aplicação configurada no controlador. Mercato Automação
Setpoint é o valor de referência utilizado por uma estratégia de controle.
Um exemplo simples seria:
Temperatura atual: 25 °C
Setpoint: 23 °C
O controlador utiliza essa diferença, juntamente com sua estratégia programada ou configurada, para determinar as ações necessárias.
A possibilidade de alterar determinados setpoints diretamente pela interface facilita ajustes operacionais sem necessidade de acessar o controlador fisicamente.
Entretanto, quais parâmetros estarão disponíveis para o usuário depende da configuração da aplicação.
Qual é a vantagem de uma tela touch screen em sistemas HVAC?
Uma interface touch permite organizar diferentes funções dentro de menus e telas gráficas.
Em interfaces convencionais com poucos botões físicos, cada tecla precisa estar associada a determinada função ou sequência de navegação.
Em uma interface gráfica, o mesmo espaço pode apresentar diferentes informações conforme a tela selecionada.
Isso facilita funções como:
- leitura de variáveis;
- alteração de setpoints;
- visualização do modo atual;
- alteração de programação horária;
- acesso a relógio e calendário;
- configuração de parâmetros permitidos.
O ganho não está apenas na estética.
Uma interface bem organizada pode reduzir o número de etapas necessárias para encontrar determinada informação.
O MDR-Touch possui sensores incorporados?
Sim.
O modelo convencional possui sensores internos de temperatura e umidade relativa. Mercato Automação
Existe também a versão MDR-Touch-CO₂, que acrescenta medição de dióxido de carbono. Mercato Automação
Isso significa que a interface pode desempenhar simultaneamente duas funções:
interface de operação e ponto de medição ambiental.
Em determinadas aplicações, a mesma unidade instalada na parede utilizada pelo usuário também pode fornecer informações ambientais para a estratégia do controlador.
Essa característica reduz a necessidade de utilizar obrigatoriamente um sensor de ambiente separado para essas variáveis, desde que a especificação e a instalação sejam adequadas à aplicação.
Por que medir temperatura no próprio ambiente?
Temperatura é uma das principais variáveis utilizadas em sistemas de climatização.
Um sensor instalado na interface pode representar a condição do ambiente ocupado e fornecer essa informação para o controlador.
O princípio é simples:
MDR-Touch mede a temperatura
↓
valor é disponibilizado ao controlador
↓
controlador compara com o setpoint
↓
estratégia de HVAC atua conforme necessário
A qualidade desse processo depende não apenas do sensor, mas também do local onde a interface é instalada.
Onde um sensor de temperatura ambiente deve ser instalado?
A posição do sensor influencia diretamente a qualidade da medição.
Uma interface instalada próxima a uma fonte de calor, incidência solar direta ou corrente de ar pode medir uma condição diferente daquela realmente representativa do ambiente.
Por isso, devem ser evitados locais próximos a:
- saídas de insuflamento;
- portas com fluxo constante de ar;
- janelas com incidência solar intensa;
- equipamentos que geram calor;
- superfícies com temperatura muito diferente do ambiente;
- áreas sem circulação adequada de ar.
O próprio manual do MDR-Touch orienta que as aberturas existentes na caixa do equipamento não sejam obstruídas, pois são necessárias para o funcionamento adequado dos sensores internos. Mercato Automação
Em automação, a posição do sensor pode ser tão importante quanto sua especificação.
O MDR-Touch possui entradas universais?
Sim.
A interface possui duas entradas universais. Elas podem ser configuradas para diferentes tipos de sinais:
- digital por contato/TRIAC;
- sensor NTC tipo II ou III;
- tensão 0–10 V ou 2–10 V;
- corrente 0–20 mA ou 4–20 mA. Mercato Automação
Isso permite utilizar a interface para receber outras informações além dos sensores integrados.
O próprio manual cita como exemplo a possibilidade de monitorar temperaturas de insuflamento e retorno de um equipamento de climatização.
O MDR-Touch possui BACnet e Modbus?
Sim.
A documentação comercial da Mercato informa compatibilidade do MDR-Touch com BACnet e Modbus, utilizando uma porta RS-485. Mercato Automação
Essa característica amplia as possibilidades de utilização do equipamento em arquiteturas HVAC e de automação predial.
BACnet e Modbus são dois dos protocolos mais utilizados em sistemas de automação.
O suporte a padrões conhecidos pelo mercado também facilita a integração com diferentes controladores compatíveis.
Como o MDR-Touch trabalha com os controladores Climate?
Nos controladores dedicados da linha Climate, o MDR-Touch pode utilizar o protocolo Climate, desenvolvido pela Mercato.
Segundo o manual, quando conectado à porta RS-485 auxiliar de controladores Climate compatíveis, as informações necessárias para formar as telas são disponibilizadas pelo próprio controlador. Mercato Automação
Isso simplifica a integração porque o controlador fornece não apenas os valores atuais, mas também informações necessárias para a apresentação das variáveis e parâmetros.
A arquitetura pode ser representada assim:
Sistema HVAC
↓
Controlador Climate
↓
Protocolo Climate / RS-485
↓
MDR-Touch
↓
Usuário
Nesse cenário, o MDR-Touch funciona como uma extensão local da interface do controlador.
Como funciona com a linha Climate PRO?
A linha Climate PRO trabalha com controladores programáveis.
Nesse caso, como a lógica é desenvolvida conforme a aplicação, também é necessário definir quais informações serão disponibilizadas à interface.
A documentação do MDR-Touch informa que, nos controladores Climate PRO, deve ser incluído e configurado o bloco correspondente ao MDR-Touch na lógica, além de preparar uma das portas RS-485 para a comunicação Climate. Mercato Automação
Isso cria uma vantagem importante para projetos personalizados.
O integrador pode definir quais variáveis, setpoints e comandos da lógica programada serão relevantes para o usuário da interface.
O MDR-Touch pode trabalhar com controladores que não sejam Climate ou Climate PRO?
A documentação prevê fontes de dados adicionais.
Por exemplo, o manual descreve uma fonte de dados BACnet que pode ser utilizada com controladores HVAC compatíveis com BACnet. Nesse modo, as variáveis e metadados são configurados localmente no MDR-Touch, enquanto os valores são buscados no controlador pela rede. Mercato Automação
Isso demonstra uma diferença importante entre:
integração nativa com linhas Mercato e integração por protocolo aberto.
Na integração nativa, parte das informações da interface pode ser disponibilizada diretamente pelo controlador.
Em uma integração por protocolo, é necessário mapear corretamente os dados que serão lidos ou escritos.
Qual é a alimentação do MDR-Touch?
A documentação técnica informa alimentação em baixa tensão, compatível com aproximadamente 24 V AC/DC; o manual especifica faixa de 18 a 30 VDC e faixa equivalente para alimentação AC. Mercato Automação
A página comercial resume essa característica como alimentação em 24 VAC. Mercato Automação
Em um projeto, a fonte deve ser selecionada de acordo com os limites especificados na documentação técnica vigente do modelo utilizado.
Esse cuidado é especialmente importante quando a alimentação é fornecida pelo próprio controlador.
Qual é a diferença entre MDR-Touch e MCA-Touch?
Essa é uma comparação importante porque visualmente os produtos podem parecer semelhantes.
O MDR-Touch é principalmente uma interface remota para controladores.
O MCA-Touch, por outro lado, é um controlador ambiente e possui sua própria estrutura de entradas e saídas destinada ao controle. A página da Mercato informa que o MCA-Touch possui seis saídas digitais, duas saídas analógicas e duas entradas universais, além de sensores e comunicação. Mercato Automação
Assim:
MDR-Touch → interface + sensores + entradas auxiliares.
MCA-Touch → controlador ambiente + interface + entradas e saídas de controle.
A escolha depende da arquitetura.
Se já existe um controlador Climate ou Climate PRO responsável pela lógica, o MDR-Touch pode funcionar como interface remota.
Quando a própria unidade de parede precisa exercer funções diretas de controle, outro equipamento pode ser mais adequado.

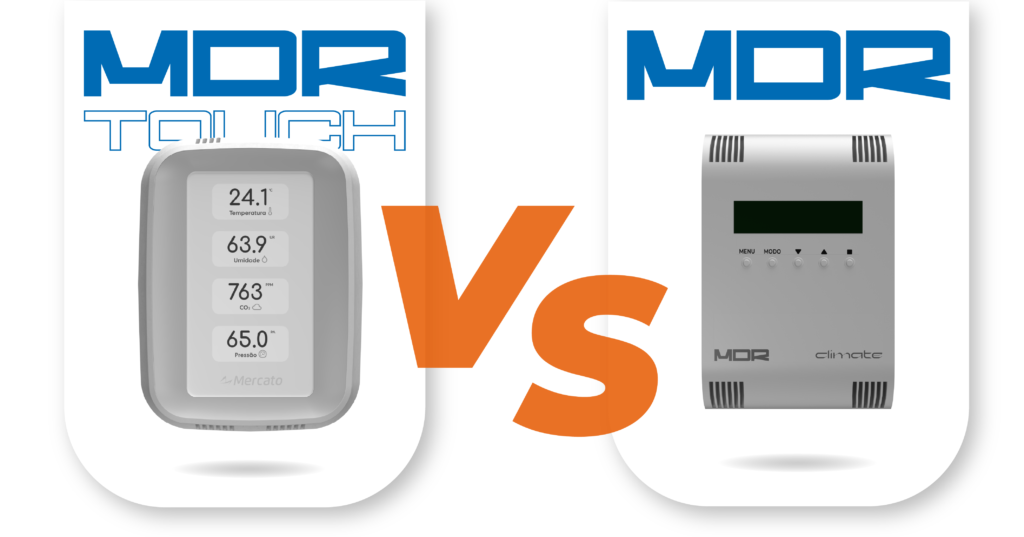

Qual é a diferença entre MDR e MDR-Touch?
A Mercato também possui o MDR convencional, uma interface mais simples com display de caracteres e teclas físicas.
O MDR permite visualizar informações e realizar funções como ajustes de setpoint e programação horária. Me
Já o MDR-Touch acrescenta uma experiência gráfica mais ampla, tela touch screen, maior capacidade de apresentação de variáveis, sensores de temperatura e umidade integrados, CO₂ opcional e entradas universais.
Em termos simplificados:
MDR → interface convencional.
MDR-Touch → interface gráfica touch com recursos ambientais adicionais.
A escolha depende das necessidades de operação e da arquitetura do projeto.
Onde o MDR-Touch pode ser utilizado?
O equipamento pode fazer sentido em diferentes instalações que utilizem sistemas HVAC controlados.
Entre os exemplos estão:
Escritórios e prédios corporativos
Permite que usuários ou equipes de operação acompanhem temperatura, modo de climatização e setpoints de maneira local.
Hospitais
Pode funcionar como interface de determinados sistemas de climatização em áreas onde o acompanhamento local das condições ambientais é necessário, respeitando sempre os requisitos específicos do projeto hospitalar.
Hotéis
Pode facilitar o acesso às condições e aos parâmetros de climatização de áreas específicas.
Shopping centers
Pode ser aplicado em sistemas de climatização de lojas, áreas técnicas ou outras zonas controladas.
Universidades
Salas, laboratórios e áreas administrativas podem utilizar interfaces locais conectadas à automação.
Instalações industriais
Pode ser utilizado para interação com sistemas HVAC de ambientes controlados, observando que determinadas aplicações de CO₂ industrial podem exigir sensores diferentes devido às condições contínuas de concentração mencionadas na documentação.
Como a interface pode melhorar a operação do HVAC?
O principal ganho está na disponibilidade da informação no local onde ela é necessária.
Sem uma interface, o usuário pode depender de:
- acesso ao painel;
- software de configuração;
- computador;
- sistema BMS;
- apoio da equipe técnica.
Com uma interface local adequadamente configurada, determinadas tarefas passam a estar disponíveis diretamente no ambiente.
Isso pode facilitar:
visualização do estado;
consulta de variáveis;
alteração de setpoints permitidos;
mudança do modo de operação;
ajustes de programação;
diagnóstico inicial.
O ganho não significa dar acesso irrestrito.
Significa disponibilizar os controles adequados para cada perfil de usuário.
Por que uma interface local também pode ajudar na manutenção?
Quando um técnico está próximo ao equipamento, visualizar rapidamente determinadas variáveis pode acelerar a investigação de uma ocorrência.
Considere um ambiente que não está atingindo temperatura.
A interface pode mostrar:
temperatura atual;
setpoint;
modo de operação;
estado do sistema;
temperatura de insuflamento, caso uma das entradas universais seja utilizada para essa medição.
Essas informações não substituem um diagnóstico completo.
Mas ajudam a responder rapidamente algumas perguntas iniciais:
O controlador está operando?
O setpoint está correto?
O sistema está em resfriamento?
A temperatura do ar insuflado está coerente?
Esse contexto pode reduzir o tempo gasto apenas para entender a condição inicial.
MDR-Touch: mais proximidade entre usuário e automação
Um sistema HVAC automatizado normalmente trabalha de maneira contínua e executa grande parte de suas funções sem intervenção humana.
Ainda assim, existem situações em que usuários, operadores e equipes técnicas precisam interagir com o sistema.
É nesse ponto que uma interface remota se torna relevante.
O MDR-Touch aproxima o controlador da operação, disponibilizando em uma tela touch informações que, de outra forma, poderiam permanecer apenas no painel ou no sistema supervisório.
A combinação entre:
visualização de até 12 variáveis;
quatro informações simultâneas;
alteração de setpoints;
programação horária;
modos de operação;
sensores de temperatura e umidade;
CO₂ opcional;
entradas universais;
BACnet, Modbus e integração Climate
faz com que o equipamento vá além de uma simples tela. Mercato Automação
Ele funciona como um ponto de interação local entre usuário, ambiente e sistema de automação.
Para projetos em que a operação precisa de mais visibilidade e acesso aos principais parâmetros do HVAC sem depender constantemente do painel ou do BMS, uma interface desse tipo pode tornar a utilização do sistema mais direta e organizada.
Para mais informações sobre o MDR-Touch e sua aplicação, o time comercial ou de aplicação da Mercato pode auxiliar na avaliação da interface e dos controladores mais adequados para cada projeto.
Perguntas frequentes sobre o MDR-Touch
O que é o MDR-Touch?
É uma interface remota touch screen da Mercato para operação e monitoramento de controladores HVAC, especialmente das linhas Climate e Climate PRO. Mercato Automação
Qual é o tamanho da tela do MDR-Touch?
A documentação específica do produto informa tela touch screen de 4,3 polegadas. Mercato Automação
Quantas variáveis o MDR-Touch consegue mostrar?
Podem ser disponibilizadas até 12 variáveis, com quatro exibidas simultaneamente na tela. Mercato Aut
O MDR-Touch permite alterar setpoints?
Sim. A documentação prevê a alteração de até 12 setpoints disponibilizados pela aplicação. Mer
É possível configurar programação horária?
Sim. O MDR-Touch pode acessar programações horárias do controlador, com suporte previsto para até quatro programações na interface. Mercato Automação
O MDR-Touch mede temperatura?
Sim. O equipamento possui sensor de temperatura ambiente incorporado. Mercato Automação
O MDR-Touch mede umidade?
Sim. Um sensor de umidade relativa também é incorporado ao produto. Mercato Automação
Existe MDR-Touch com CO₂?
Sim. O MDR-Touch-CO₂ acrescenta um sensor de dióxido de carbono aos sensores de temperatura e umidade.
Quantas entradas universais possui o MDR-Touch?
O equipamento possui duas entradas universais configuráveis para sinais digitais, NTC, tensão ou corrente.
O MDR-Touch possui BACnet?
Sim. A Mercato informa compatibilidade com BACnet por meio da interface RS-485. Mercato Automação
O MDR-Touch possui Modbus?
Sim. O equipamento também suporta integração por Modbus. Mercato Automação
O MDR-Touch funciona com a linha Climate PRO?
Sim. Para controladores programáveis Climate PRO, a integração via protocolo Climate exige configurar o bloco MDR-Touch na lógica do controlador. Mercato Automação
O MDR-Touch substitui um controlador?
Não é essa a finalidade principal do produto. O MDR-Touch foi desenvolvido como interface de operação para controladores HVAC. A lógica de controle permanece no controlador associado. Mercato Automação
O MDR-Touch substitui um BMS?
Não. O MDR-Touch é uma interface local. Um BMS possui função mais abrangente de supervisão e gerenciamento de diferentes sistemas e equipamentos de um empreendimento.
Qual é a diferença entre MDR-Touch e MCA-Touch?
O MDR-Touch é principalmente uma interface remota para controladores. O MCA-Touch é um controlador ambiente com suas próprias entradas e saídas de controle. Mercato Automação
Qual é a alimentação do MDR-Touch?
O manual técnico prevê alimentação em baixa tensão, com faixa de 18 a 30 VDC e alimentação AC na faixa correspondente, normalmente tratada como alimentação nominal de 24 V
